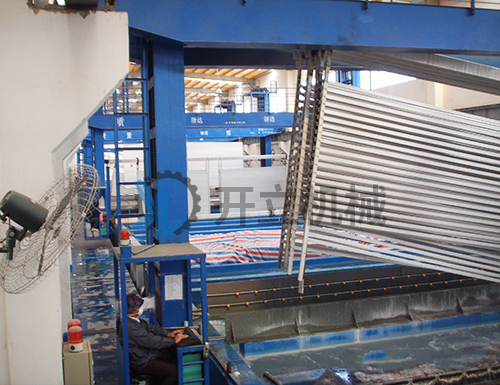

鋁型材陽極氧化設(shè)備染料選擇及其成膜原理如下：

1、鋁氧化設(shè)備染料的選擇

有機(jī)染料品種繁多，需依據(jù)不同用途和產(chǎn)品檔次選用染料。

可溶性還原染料價(jià)格昂貴，色牢度極佳，故多用于鋁制品金筆、打火機(jī)、助聽器的染色；醇溶性染料用于鋁箔染色；

油溶性染料用于鋁箔的印花，使用前溶于硝化纖維素系、乙烯樹脂系或聚酰胺樹脂系等亮漆中，

或者溶于烤漆中的三聚氰胺樹脂與環(huán)氧樹脂中，印制后在清洗干凈的鋁箔表面形成帶有染料的樹脂膜。

用于鋁制品染色的染料類別有酸性染料、酸性絡(luò)合染料、酸性媒介染料、直接染料、弱酸性染料、分散染料、可溶性還原染料、活性染料、堿性染料、醇溶染料、油溶染料等。

2、鋁氧化設(shè)備有機(jī)染料著色工藝及控制

單色染色：將經(jīng)陽極氧化、用清水洗凈的鋁制品，浸入規(guī)定溫度染液中浸泡，染色的時(shí)間依顏色深淺而定、染浴量可控制在與制品體積之比10：1。

多色染色：若在鋁件上染兩種和多種不同的顏色，如山水、花鳥、任務(wù)、文字等，多采用印花工藝來完成，印版可采用型版（鋅版、紙版）和絲網(wǎng)版，可用直接印花法、涂料防染法、泡沫塑料撲染法等。

一般做法是將初種顏色染色后，對(duì)需留下顏色的部位用花版印上保護(hù)漆膜，剩余的顏色脫去，第二、三及更多的顏色依此類推即可。

3、鋁陽極處理鋁板氧化膜生成的一般原理

以鋁板為陽極置于電解質(zhì)溶液中，利用電解作用，使其表面形成氧化鋁薄膜的過程，稱為鋁板的陽極氧化處理。

其裝置中陰極為在電解溶液中化學(xué)穩(wěn)定性高的材料，如鉛、不銹鋼、鋁等。

鋁陽極氧化的原理實(shí)質(zhì)上就是水電解的原理。

當(dāng)電流通過時(shí)，在陰極上，放出氫氣；

在陽極上，析出的氧不僅是分子態(tài)的氧，還包括原子氧(O)和離子氧，通常在反應(yīng)中以分子氧表示。

作為陽極的鋁被其上析出的氧所氧化，形成無水的氧化鋁膜，生成的氧并不是全部與鋁作用，一部分以氣態(tài)的形式析出。

4、鋁陽極處理鋁板氧化電解溶液的選擇

陽極氧化膜生長(zhǎng)的一個(gè)先決條件是，電解液對(duì)氧化膜應(yīng)有溶解作用。

但這并非說在所有存在溶解作用的電解液中陽極氧化都能生成氧化膜或生成的氧化膜性質(zhì)相同。

5、鋁陽極處理鋁板氧化的種類

陽極氧化按電流形式分為：直流電陽極氧化，交流電陽極氧化，脈沖電流陽極氧化。

按電解液分有：硫酸、草酸、鉻酸、混合酸和以磺基有機(jī)酸為主溶液的自然著色陽極氧化。

按膜層性子分有：普通膜、硬質(zhì)膜(厚膜)、瓷質(zhì)膜、光亮修飾層、半導(dǎo)體作用的阻擋層等陽極氧化。

鋁及鋁合金常用陽極氧化方法和工藝條件中，以直流電硫酸陽極氧化法的應(yīng)用較為普遍。

6、鋁陽極處理鋁板氧化膜結(jié)構(gòu)、性質(zhì)

陽極氧化膜由兩層組成，多孔的厚的外層是在具有介電性質(zhì)的致密的內(nèi)層上上成長(zhǎng)起來的，后者稱為阻擋層(也稱活性層)。

用電子顯微鏡觀察研究，膜層的縱橫面幾乎全都呈現(xiàn)與金屬表面垂直的管狀孔，它們貫穿膜外層直至氧化膜與金屬界面的阻擋層。

以各孔隙為主軸周圍是致密的氧化鋁構(gòu)成一個(gè)蜂窩六棱體，稱為晶胞，整個(gè)膜層是又無數(shù)個(gè)這樣的晶胞組成。

阻擋層是又無水的氧化鋁所組成，薄而致密，具有高的硬度和阻止電流通過的作用。

阻擋層厚約0.03-0.05μm，為總膜后的0.5%-2.0%。

氧化膜多孔的外層主要是又非晶型的氧化鋁及小量的水合氧化鋁所組成，此外還含有電解液的陽離子。

當(dāng)電解液為硫酸時(shí)，膜層中硫酸鹽含量在正常情況下為13%-17%。

氧化膜的大部分優(yōu)良特性都是由多孔外層的厚度及孔隙率所覺決定的，它們都與陽極氧化條件密切相關(guān)。
