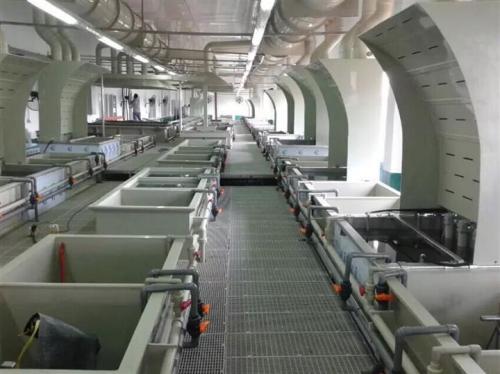

為了能讓鋁型材表面產生堅硬，防腐的表層，我們會對一些鋁材工件進行陽極氧化處理，這種陽極氧化設備工藝效果，不僅能夠提高鋁型材工件的使用性能，同樣可以完善工件的美觀度。但是在經過鋁材氧化處理后還需要注意一些事項，否者對鋁材工件使用效果不佳，甚至會導致鋁材發生早期損壞現象。

      1、熱水沖洗，氧化之后需要用熱水沖洗鋁件，目的是老化膜層。但水溫和時間要嚴格控制，水溫過高膜層減薄，顏色變淡。處理時間過長也會出現上述類似問題，適宜的溫度和時間是：溫度40~50℃時間0.5~1MIN。

      2、干燥，干燥以自然晾干為好，將熱水沖洗完的鋁件斜掛于架子上，讓工作表面的游離水以垂直方向向下流。流至下端角邊的水珠用毛巾吸去，按此法晾干的膜層色彩不受影響，顯得自然。

      3、老化，老化方法可根據氣候條件來決定，日光強烈的夏季可在日光下曝曬，陰雨天或是冬季可用烘箱烘烤，工藝條件是：溫度40~50℃時間10~15min。

      4、不合格件的返修，不合格導電氧化膜件宜在干燥、老化工序之前先挑出來。因干燥、老化后膜層較難退除并會影響鋁件表面的粗糙度。對于不合格的工件，我們可以采取以下簡單措施進行解決：首先將不合格的工件夾在鋁陽極氧化生產線用的夾具上，然后按鋁在硫酸溶液中的陽極氧化方法進行陽極處理2~3min，待膜層松軟、脫落，再經堿液稍加清洗及硝酸出光后即可重新進行導電陽極化。
