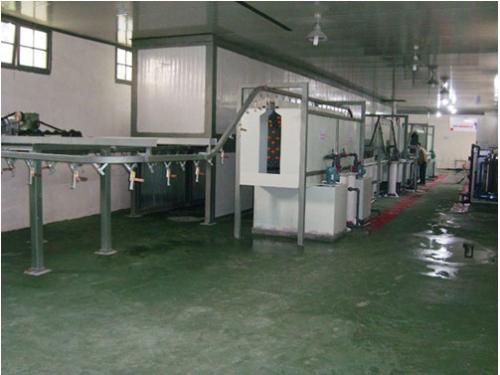

電泳涂裝設備是由電泳槽、攪拌裝置、涂料過濾裝置、溫度調節裝置、涂料管理裝置、直流電源裝置、電泳涂裝后的水洗裝置、超濾裝置、烘烤裝置、備用罐等組成。

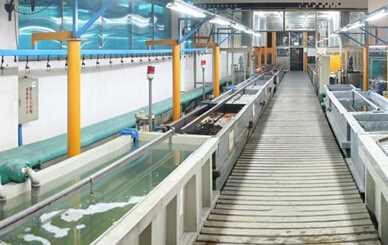

      電泳槽槽體的大小及形狀需根據工件大小、形狀和施工工藝確定。在保證一定的極間距離條件下，應盡可能設計小些。槽內裝有過濾裝置及溫度調節裝置，以保證漆液一定的溫度和除去循環漆液中的雜質和氣泡。

      攪拌裝置可使工作漆液保持均勻一致，多采用循環泵，漆液的循環一般每小時4～6次，當循環泵開動時，槽內漆液液面應均勻翻動。涂料管理裝置的作用在于補充調整涂料成分，控制槽液的PH值，用隔膜電極除去中和劑和用超濾裝置排除低分子量成分等。電泳電源的選擇，一般采用直流電源。

      整流設備可采用硅整流器或可控硅。電流的大小與涂料的性質、溫度、工作面積、通電方式等有關，一般為30～50A/m2。水洗裝置用于電泳涂裝前后工件的沖洗，一般用去離子水，但需加壓設備，常用的是一種帶螺旋體的淋洗噴嘴。烘烤裝置用來促進電泳涂料的干燥成膜，可采用電阻爐、感應電熱爐和紅外線烘烤設備。烘房設計要有預熱、加熱和后熱三段，應根據涂料的品種和工件的情況制訂。

     電泳涂裝設備的安全操作規程

     1.檢查吊運設備，工具和吊掛用具是否有缺陷或損壞。

     2.向酸洗槽倒酸時，須使用專用工具，并要戴口罩和橡皮手套，以免灼傷。除操作者外，其他人須遠離酸槽約一米左右。

     3.裝酸的容器要放在空曠處，瓶蓋不得蓋得過緊，防止蒸發的氣體聚積在容器內引起事故。

     4.配酸后，應將裝酸容器蓋好，防止水進入酸中發生危險。

     5.酸槽溶液深度不能超過槽深的3/4，以免酸液溢出灼傷皮膚。

     6.酸液的溫度不宜太高，鹽酸不許高于35℃，硫酸溫度不許高于65℃，防止分解出有害蒸氣。

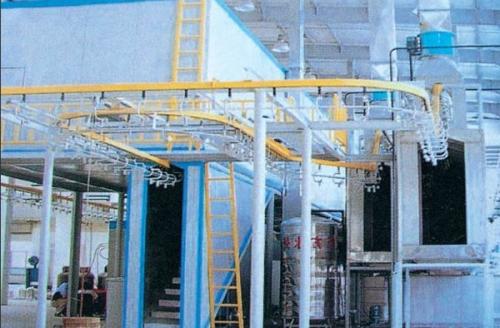

     7.懸鏈運行前，應對拉緊裝置進行調整，檢查回轉線上是否有障礙物，運轉是否正常。電泳過程中自來水不得進入泳池內。如遇停電，應立即將懸鏈停車。

     8.電熱烘道各段溫度應嚴格按規定值調節，發現溫度異常及烘道煙氣外冒，應停止工作，請電工檢查。

     9.采用煤氣烘干，應先檢查各閥門是否關閉緊固。點火前將爐內余氣吹凈，打開冷卻水管。點火時先點燃引火棒，再開煤氣引燃燒嘴，然后調節空氣閥和煤氣閥使之充分燃燒。關爐操作與開爐順序相反。關爐后10～20分鐘再關閉風機和冷卻水管。

     10.工作中禁止攀登或站在酸槽的邊緣上進行工作。

     11.發現火警時，應立即報告并采取補救措施。

     12.工作完畢后，斷開電源，關閉氣門，做好清潔。
